在電子電路設計中，小信號放大、開關控制、信號處理等場景離不開通用型貼片三極管。S9014（絲印J6） 作為經典NPN型硅三極管，采用SOT-23超小貼片封裝，以45V耐壓、100mA電流、高放大倍數、低成本的核心特點，成為消費電子、工業控制、通信設備等領域的標配器件，絲印“J6”是其在SOT-23封裝上的專屬識別標記。

一、核心參數：標準規格，適配小信號場景

S9014（絲印J6）采用成熟硅平面工藝，性能穩定、一致性好，關鍵電氣參數如下：

? 晶體管類型：NPN型（通用小信號放大）

? 絲印標記：J6（SOT-23封裝專屬標識）

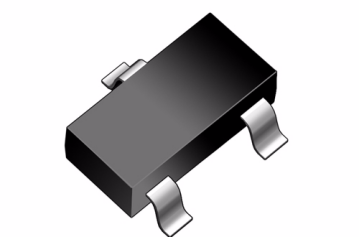

? 封裝形式：SOT-23（3引腳貼片，尺寸3.1×1.6×1.4mm）

? 集射極電壓（VCEO）：45V

? 集基極電壓（VCBO）：50V

? 發射基極電壓（VEBO）：5V

? 連續集電極電流（IC）：100mA

? 最大耗散功率（PCM）：200mW

? 直流電流放大系數（hFE）：200~1000（高增益，分檔可選）

? 特征頻率（fT）：150MHz（高頻特性好）

? 飽和壓降（VCE(sat)）：≤0.3V（@IC=100mA，IB=5mA）

? 工作溫度范圍：-55℃~+150℃（適配多環境）

二、核心優勢：四大亮點，解決小信號電路痛點

1. 高電流增益，放大能力強

hFE高達200~1000，可有效放大微弱電信號（如傳感器信號、音頻小信號），無需額外多級放大，簡化電路設計，提升信號處理效率。

2. SOT-23封裝，體積小巧易貼裝

超小SOT-23貼片封裝，占用PCB空間極小，適配自動化SMT貼裝工藝，適合批量生產與緊湊型設備（如藍牙耳機、遙控器、小型模塊）。3引腳定義清晰（B基極、C集電極、E發射極），焊接與調試便捷。

3. 高頻特性優，開關速度快

150MHz特征頻率，支持高頻信號放大與高速開關應用，可滿足射頻前端、高頻振蕩、脈沖控制等場景需求，開關損耗低、響應快。

4. 性能穩定+高性價比，供貨充足

全流程質檢，低噪聲、低漏電流、一致性好，長電、銀河微電等主流廠商量產，價格低廉、供貨穩定，可直接替代2N3904、MMBT9014等同規格器件，適配全球供應鏈需求。

三、典型應用：全場景覆蓋，小信號電路通用

憑借優異性能，S9014（J6）廣泛應用于低壓、小電流、小信號場景，核心領域包括：

? 信號放大：音頻前置放大、傳感器信號調理、麥克風放大、儀表小信號放大

? 開關控制：低功率負載開關、繼電器驅動、LED指示燈控制、電子開關電路

? 振蕩與濾波：高頻振蕩電路、RC濾波、信號調制/解調、時鐘電路

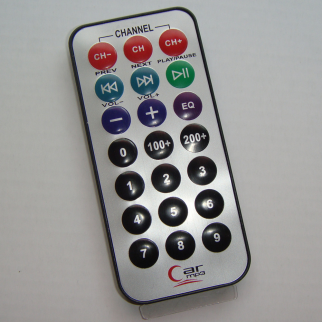

? 消費電子：遙控器、藍牙耳機、充電寶、小家電、玩具電子電路

? 工業控制：PLC輸入/輸出模塊、低壓控制板、信號隔離電路

四、絲印識別與選型提示

? 絲印區分：SOT-23封裝的S9014專屬絲印為J6，避免與S9015（絲印J7，PNP型）混淆，選型時核對絲印、封裝與極性。

? 代換兼容：可直接替代MMBT9014、2N3904、BC547等NPN小信號三極管，參數一致、引腳兼容，替換無需改板。

? 使用注意：基極需串限流電阻（1k~10kΩ），避免過流燒毀；工作電流不超過100mA，功率不超200mW，確保長期穩定運行。

五、總結

S9014（絲印J6，SOT-23）作為通用型NPN貼片三極管，以45V/100mA、高hFE、150MHz高頻、SOT-23小體積為核心優勢，完美匹配小信號放大、開關控制、高頻振蕩等場景需求。作為國產主流通用器件，它兼具高性能、低成本、穩定供貨的特點，是電子工程師設計低壓小電流電路的“萬能鑰匙”，在消費電子、工業控制、通信設備等領域應用廣泛。
